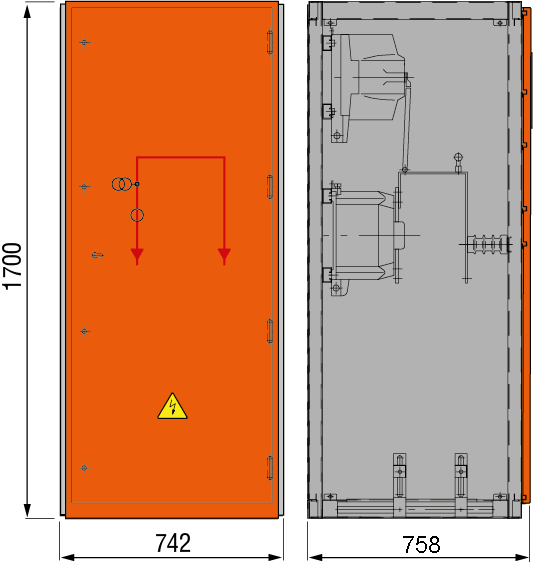

12 kV Messfeld 742 x 758 x 1700 mm
DRIESCHER MINEX ABS Messfeld ohne Sekundärabsicherung typgeprüft nach IEC 62271-200
Durch den Einsatz eines luftisolierten Messfeldes wird der nötige Platz für Messwandler und/oder Schutzwandler zur Verfügung gestellt. Alle Messfelder in Kombination mit einer MINEX ABS-Schaltanlage sind mit dem Anti-Berst-System ausgerüstet. Selbstverständlich sind auch alle Messfelder IAC-klassifiziert (20 kA/1s). MINEX ABS-Messfelder sind ideal geeignet für den Einsatz in Betriebsstätten mit sehr geringen maximal zulässigen Druckbelastungen.
| Anlagendaten | |
|---|---|
| Breite: | 742 mm |
| Tiefe: | 758 mm |
| Höhe: | 1700 mm |
| Technische Daten | |
| Bemessungsspannung: | 12 kV |
| Bemessungs-Kurzzeit-Stehwechselspannung: | 28/32 kV |
| Bemessungs-Stehblitzstoßspannung: | 75/85 kV |
| Bemessungs-Frequenz: | 50/60 Hz |
| Bemessungs-Betriebsstrom der Sammelschiene: | 630 A |
| Bemessungs-Kurzzeitstrom: | 20 kA |
| Bemessungs-Stoßstrom: | 50 kA |
| Störlichtbogenqualifikation: | IAC AFL 20kA 1s |
| Störlichtbogenqualifikation (optional): | IAC AFLR 20kA 1s |
| Zulässige Umgebungstemperatur: | -25 ºC bis +60 ºC |
Optional erhältlich für alle
DRIESCHER-MINEX-Anlagen:
Kein Druckanstieg in der Betriebsstätte bei Fehlern im Kessel oder Anschlussbereich. Maximale Sicherheit bei Störlichtbogen!
DRIESCHER-ABS ist der patentierte Störlichtbogenbegrenzer für besonders hohe Sicherheits-Anforderungen.
