Bemessungsspannung bis 17,5 kV
Durch das flexible DRIESCHER-Baukastensystem sind individuelle Feldbreiten realisierbar. Sprechen Sie uns an – wir beraten Sie gerne!

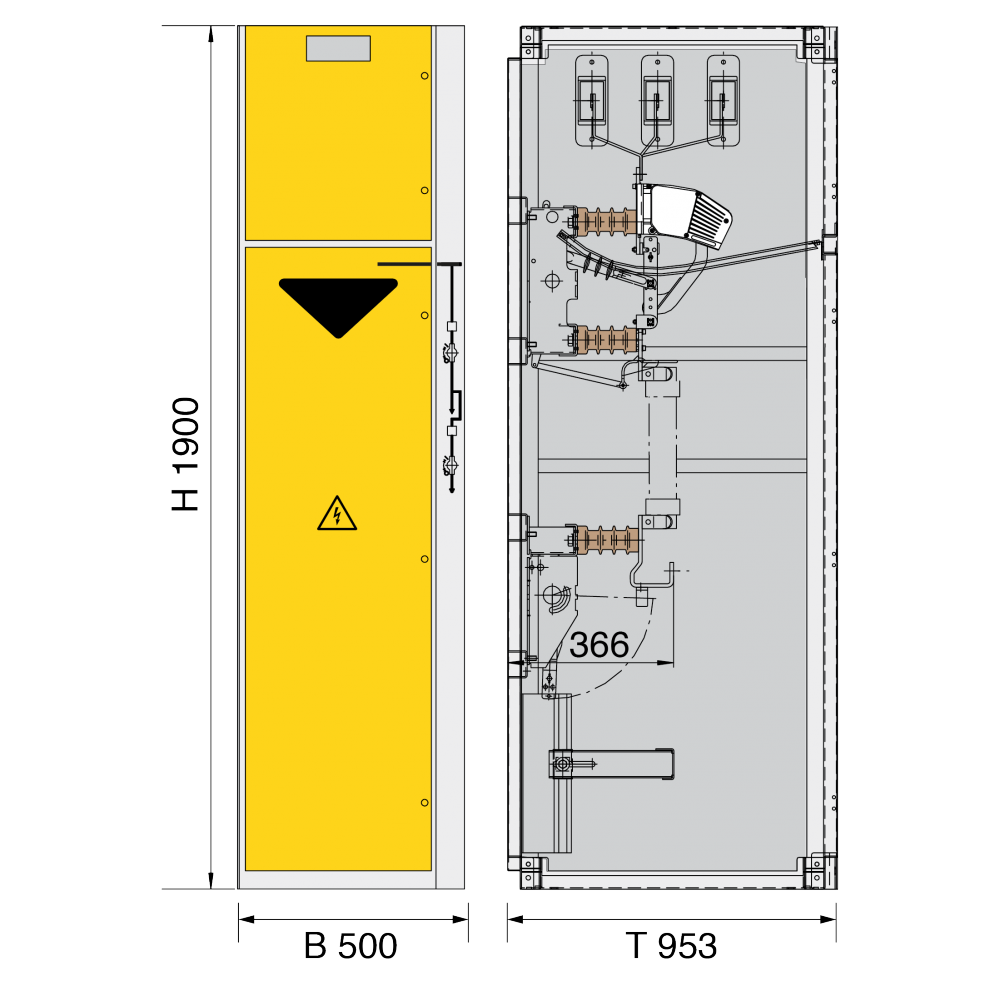

| Anlagendaten |
| Breite: |
500 mm |
| Tiefe: |
953 mm |
| Höhe: |
1900 mm |
| Technische Daten |
| Bemessungsspannung: |
17,5 kV |
| Bemessungs-Kurzzeit-Stehwechselspannung: |
38/45 kV |
| Bemessungs-Stehblitzstoßspannung: |
95/110 kV |
| Bemessungs-Frequenz: |
50/60 Hz |
| Bemessungs-Betriebsstrom: |
630 A |
| Bemessungs-Kurzzeitstrom: |
20 kA |
| Bemessungs-Stoßstrom: |
50 kA |
| Bemessungs-Kurzschlusseinschaltstrom: |
50 kA |
| Bemessungs-Netzlastausschaltstrom: |
630 A |
| Bemessungs-Leitungsringausschaltstrom: |
630 A |
| Bemessungs-Kabelausschaltstrom: |
25 A |
| Bemessungs-Freileitungsausschaltstrom: |
10 A |
| Bemessungs-Erdschlussausschaltstrom: |
300 A |
| Störlichtbogenqualifikation: |
IAC AFL 20 kA 1s |
| Störlichtbogenqualifikation (optional): |
IAC AFL 25 kA 1s |
| Zulässige Umgebungstemperatur: |
-25 ºC bis +60 ºC |
Montage- und Betriebsanleitung Deutsch/Englisch
