DRIESCHER MINEX SF6-isolierte Mittelspannungs-Schaltanlagen in Kompaktbauweise
Der modulare Aufbau der Felder ermöglicht unbegrenzte Kombinationsmöglichkeiten. Bitte beachten Sie bei den Abmessungen, dass zu den Feldbreiten noch 2 x 20 mm für die Außenwände hinzukommen.

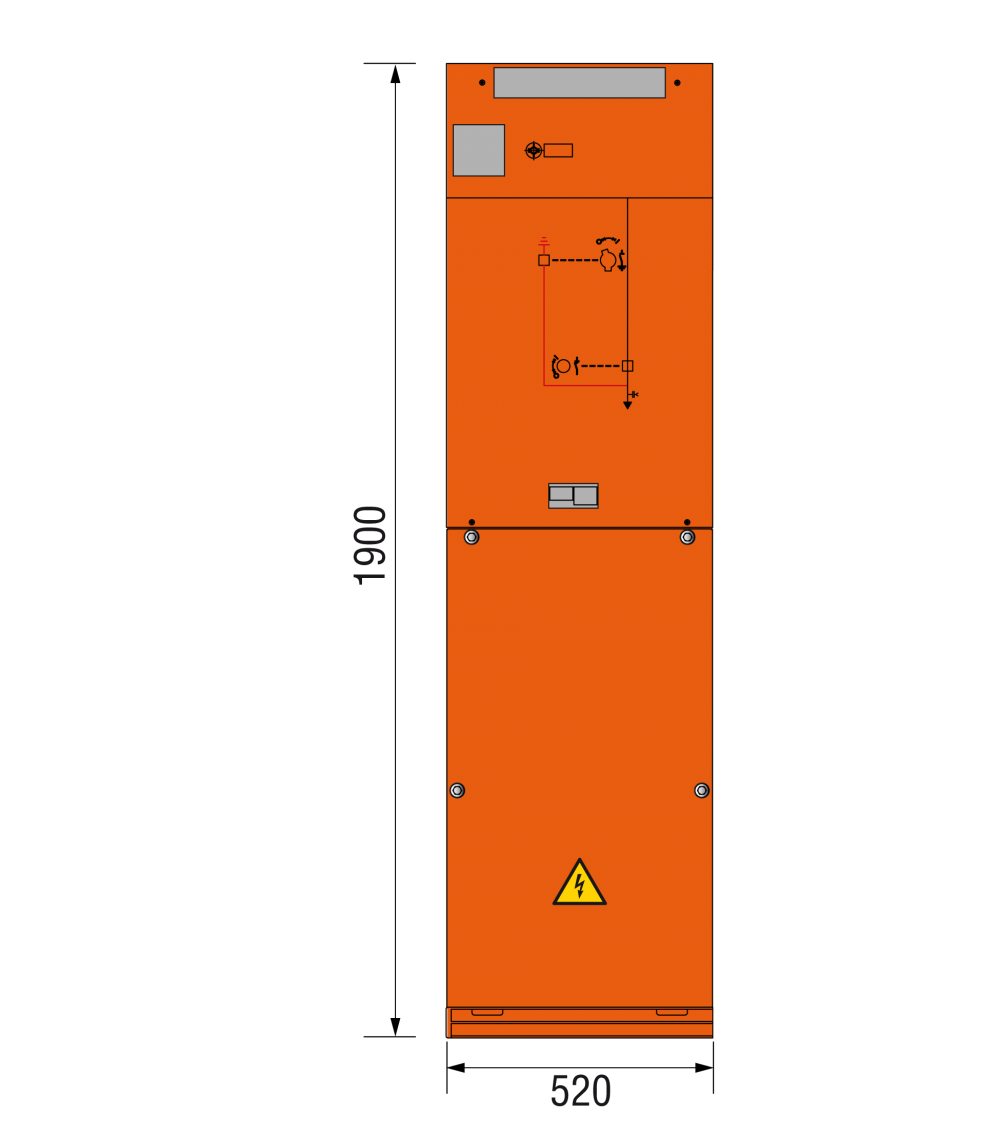

| Anlagendaten |
| Breite: |
520 mm |
| Tiefe: |
701 mm |
| Höhe: |
1900 mm |
| Gewicht ca.: |
160 kg |
| Anschluss über Innenkonus: |
|
| Technische Daten |
| Bemessungsspannung: |
24 kV |
| Bemessungs-Kurzzeit-Stehwechselspannung: |
50 kV |
| Bemessungs-Stehblitzstoßspannung: |
125 kV |
| Bemessungs-Frequenz: |
50/60 Hz |
| Bemessungs-Betriebsstrom der Sammelschiene: |
630 A |
| Bemessungs-Betriebsstrom: |
630/200 A |
| Bemessungs-Kurzzeitstrom: |
20 kA/25 kA |
| Bemessungs-Stoßstrom: |
50 kA/63 kA |
| Bemessungs-Kurzschlussdauer: |
1 s/3 s |
| Bemessungs-Kurzschlusseinschaltstrom: |
50 kA |
| Bemessungs-Netzlastausschaltstrom: |
630 A |
| Bemessungs-Leitungsringausschaltstrom: |
630 A |
| Bemessungs-Kabelausschaltstrom: |
60 A |
| Bemessungs-Transformatorausschaltstrom: |
10 A |
| Bemessungs-Freileitungsausschaltstrom: |
10 A |
| Bemessungs-Erdschlussausschaltstrom: |
300 A |
| Störlichtbogenqualifikation: |
IAC AFLR 20 kA 1s |
| Störlichtbogenqualifikation (optional): |
IAC AFLR 25 kA 1s |
| Zulässige Umgebungstemperatur: |
-25 ºC bis +60 ºC |
Kein Druckanstieg in der Betriebsstätte bei Fehlern im Kessel oder Anschlussbereich. Maximale Sicherheit bei Störlichtbogen!
DRIESCHER-ABS ist der patentierte Störlichtbogenbegrenzer für besonders hohe Sicherheits-Anforderungen.
Montage- und Betriebsanleitung Deutsch/Englisch
