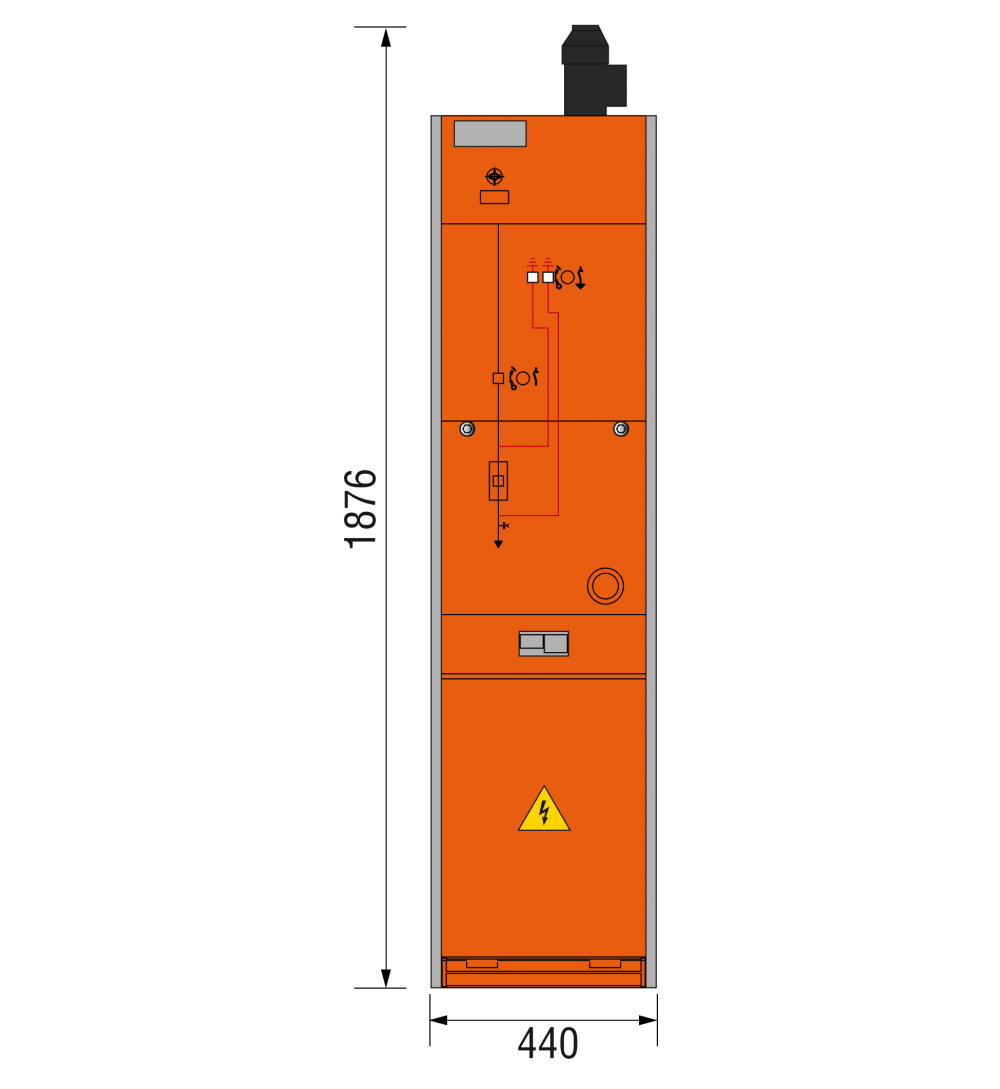

36 kV Trafofeld 440 x 1876 mm
Einzelfeldbauweise für unbegrenzte Kombinationsmöglichkeiten.
Das feststoffisolierte Sammelschienensystem macht es möglich:
- Verbindung der Schaltfelder über Kuppelteile
- Anlagenerweiterung vor Ort möglich
- Unbegrenzte Kombinationsmöglichkeiten durch Baukastensystem
| Anlagendaten | |
|---|---|
| Breite: | 440 mm |
| Tiefe: | 874 mm |
| Höhe: | 1876 mm |
| Gewicht ca.: | 210 kg |
| Anschluss über Winkelstecker: | |
| Technische Daten | |
| Bemessungsspannung: | 36 kV |
| Bemessungs-Kurzzeit-Stehwechselspannung: | 70 kV |
| Bemessungs-Stehblitzstoßspannung: | 170 kV |
| Bemessungs-Frequenz: | 50/60 Hz |
| Bemessungs-Betriebsstrom der Sammelschiene: | 630 A |
| Bemessungs-Betriebsstrom: | 630/200 A |
| Bemessungs-Kurzzeitstrom: | 20 kA/25 kA |
| Bemessungs-Stoßstrom: | 50 kA/63 kA |
| Bemessungs-Kurzschlussdauer: | 1 s/3 s |
| Bemessungs-Kurzschlusseinschaltstrom: | 50 kA |
| Bemessungs-Netzlastausschaltstrom: | 630 A |
| Bemessungs-Leitungsringausschaltstrom: | 630 A |
| Bemessungs-Kabelausschaltstrom: | 20 A |
| Bemessungs-Freileitungsausschaltstrom: | 6 A |
| Bemessungs-Erdschlussausschaltstrom: | 300 A |
| Störlichtbogenqualifikation: | IAC AFLR 20 kA 1s |
| Störlichtbogenqualifikation (optional): | IAC AFLR 25 kA 1s |
| Zulässige Umgebungstemperatur: | -25 ºC bis +60 ºC |
Optional erhältlich für alle
DRIESCHER-MINEX-Anlagen:
Kein Druckanstieg in der Betriebsstätte bei Fehlern im Kessel oder Anschlussbereich. Maximale Sicherheit bei Störlichtbogen!
DRIESCHER-ABS ist der patentierte Störlichtbogenbegrenzer für besonders hohe Sicherheits-Anforderungen.
Weitere Informationen
als Downloads
Montage- und Betriebsanleitung Deutsch/Englisch
